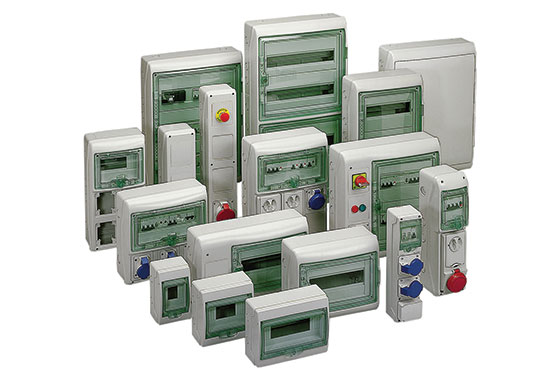

Wielofunkcyjne obudowy hermetyczne Kaedra Schneider Electric

Zakres obudów hermetycznych Kaedra firmy Schneider Electric w pełni pokrywa potrzeby środowisk, w których zapewnione musi być zarówno bezpieczeństwo ludzi, jak i sprzętów elektrycznych. Ponadto można w nich instalować, poza standardową aparaturą modułową m.in. gniazda, przyciski, zawory bezpieczeństwa i inne urządzenia, a dzięki swojej wysokiej funkcjonalności Kaedra uzyskała szerokie zastosowanie na rynku światowym, spełniając zadania dystrybucji energii, zasilania i sterowania.

Kiedy liczy się bezpieczeństwo

Kluczowym wymogiem, jaki spełniają obudowy typu Kaedra jest bezpieczeństwo. Dlatego właśnie ich poziom ochrony IP to IP65, a poziom ochrony przed uszkodzeniami elektrycznymi wynosi aż IK09. Ponadto wykonane zostały z materiału samogasnącego, odpornego na wysoką temperaturę 750 stopni C i żar, wykazującego wysoką odporność na środki chemiczne, atmosferyczne i promienie UV. Osoby nieuprawnione nie dostaną się do wnętrza obudowy, dzięki możliwości zamknięcia Kaedry na zamek i jej plombowania. Obudowy posiadają też drugą klasę ochronności, oraz zgodne są z normami PN-EN 60670 i PN-EN 60439-3.

Ergonomia na wyciągnięcie ręki

Kolejnym wyzwaniem, jakiemu musiała sprostać Kaedra była jej ergonomiczność. Odległość 100mm między płytą perforowaną a płytą zewnętrzną, umożliwia instalację aparatów niemodułowych. W obudowie tej znajdziemy dużo miejsca na przewody elektryczne, co znacznie upraszcza proces łączenia przewodów, zarówno zasilających z zewnątrz, jak i tych wewnątrz obudowy. Transparentne drzwi oraz uchylne pokrywy umożliwiają ciągłą kontrolę stanu urządzeń modułowych, w czasie gdy mamy stały dostęp do gniazd i innych urządzeń. Sposób otwierania obudów umożliwia szybkie instalowanie całego sprzętu wewnątrz obudowy, jak i dzięki funkcjonalnym płytkom pośredniczącym, na ich zewnętrznym panelu.

Nowoczesny wygląd

Rozdzielnica typu Kaedra swój nowoczesny kształt zawdzięcza między innymi delikatnym zaokrągleniom na rogach, które są konsekwencją starań o dopasowanie się do stylistyki nowoczesnych budowli, w których, bądź na których zostaną umiejscowione. Kolor obudów Kaedra ma zapewniać podstawową zasadę bycia widocznym oraz dobrze komponować się z otoczeniem. Zaokrąglone kształty zapewniają najwyższy poziom bezpieczeństwa w miejscach publicznych.

Wielorakie możliwości łączenia obudów między sobą przy zachowaniu stopnia ochrony i izolacji

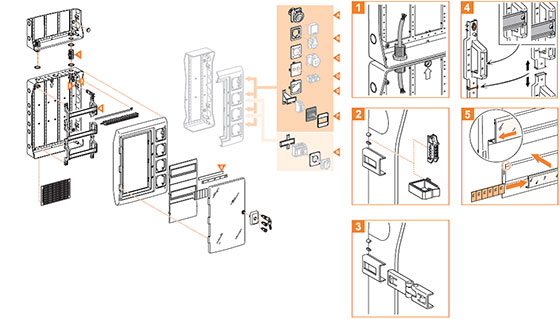

Rys. 1 Sposób montażu i łączenia ze sobą obudów typu Kaedra

Obudowy modułowe z boczną kasetą sterowania

Obudowa Kaedra dedykowana do montażu urządzeń modułowych z boczną kasetą sterowania występuje w 3 wersjach o pojemności 12, 24 i 36 modułów. Dołączana z boku kaseta umożliwia zainstalowanie na ścianie czołowej rozdzielnicy gniazd domowych i przemysłowych, przycisków bezpieczeństwa, przycisków sterowniczych oraz lampek.

Kasety sterowania

Kaseta sterowania występuje w 2 wersjach 2 i 3 wyjściowych. Może być używana samodzielne, w dowolnym położeniu stanowić kasetę sterowania maszyn na hali, bądź też, po dołączeniu do obudów stanowić dodatkowy schowek na przewody itp.

Obudowy wielofunkcyjne

Obudowy wielofunkcyjne występują w wersjach o różnych wymiarach i przeznaczone są również do montażu aparatury niemodułowej. Łączą się również dowolnie ze wszystkimi innymi obudowami typu Kaedra. Wszystkie powyższe funkcjonalności Kaedry zapewniają użytkownikom maksymalne bezpieczeństwo i łatwość użytkowania.
