PowerTag - bezprzewodowy pomiar do 2000 A

Przekładniki pomiarowe PowerTag to nowy wymiar kontroli instalacji elektrycznych. Aparatura modułowa Acti 9 oraz wyłączniki kompaktowe NSX firmy Schneider a teraz nawet wyłączniki powietrzne Masterpact MTZ rozwijają się w kierunku umożliwienia pełnej i nieprzerwanie dostępnej kontroli instalacji elektrycznej w oparciu o bezprzewodową komunikację wewnątrz rozdzielnicy. Przekładniki pomiarowe PowerTag (rys.1) są tego wyrazem.

Rys. 1a	Rys. 1b
Rys. 1c	Rys. 1d
Rys. 1e

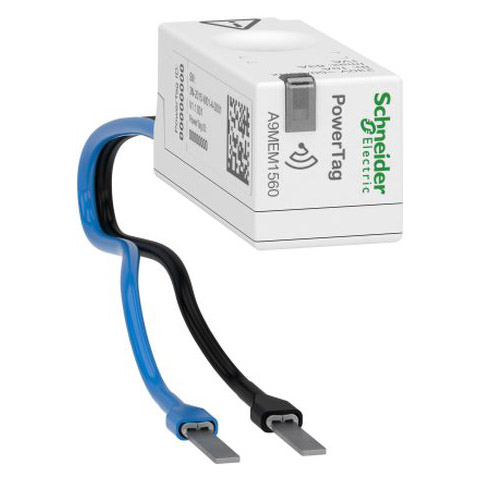

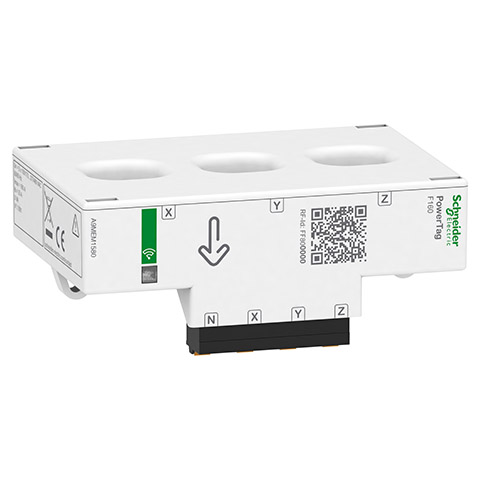

Rys. 1 Przekładniki pomiarowe PowerTag w wersji do obwodów końcowych: 1-fazowych (a) i 3-fazowych (b) do 160A (c) oraz do wyłączników kompaktowych NSX (d) oraz szyn prądowych i kabli do 2 000 A (e).

Funkcjonalność

Rozbudowanie już istniejącej rozdzielnicy lub wykonanie nowej z wykorzystaniem PowerTag pozwala uzyskać dostęp do funkcji pomiarowych i kontroli obwodów odbiorczych oraz zasilających w zakresie:

• pomiaru energii
• pomiaru mocy
• pomiar prądu i napięcia
• powiadomienia e-mail (przeciążenie, brak zasilania, osiągnięcie zadanego czasu pracy obwodu itp.)

Dzięki czemu użytkownik końcowy lub osoba nadzorująca instalację elektryczną ma nieograniczony dostęp do informacji o stanie nadzorowanej instalacji elektrycznej a przez to i urządzeń z niej zasilanych.

Rys. 2a	Rys. 2b
Rys. 2c	Rys. 2d

Rys.2 Przykład montażu przekładnika PowerTag z wyłącznikiem nadprądowym iC60N (a), wyłącznikiem do 160 A np. C120 lub NSXm (b) 3-biegunowym wyłącznikiem kompaktowym NSX 250A (c) oraz na szynach prądowych (d)

Architektura

Przekaźniki PowerTag współpracują z modułami komunikacyjnymi:

• Smartlink SI B Ethernet pozwalającymi na zbieranie danych z przekaźników PowerTag, ale również poprzez 7 kanałów sterujących i wejście analogowe mogącymi pełnić także funkcje kontrolne i sterujące w instalacji
• PowerTag Link (HD) Ethernet pozwalającymi tylko i wyłącznie na zbieranie danych pomiarowych z przekaźników PowerTag.

Obie wersje modułów komunikacyjnych mają wbudowany webserwer.  Komunikacja pomiędzy przekaźnikami PowerTag a modułami Smartlink/PowerTag Link zainstalowanymi w tej samej rozdzielnicy odbywa się bezprzewodowo. Jeden moduł Smartlink/PowerTag Link może zbierać dane nawet z 20 przekaźników PowerTag (Wersja PowerTag Link HD może być sparowana nawet ze 100 przekładnikami PowerTag). Bramki Smartlink/PowerTag Link dzięki komunikacji opartej na systemie Modbus TCP/IP mogą być także zintegrowane z BMS działającym w budynku, mogą być częścią automatyki budynkowej opartej na KNX czy też automatyki przemysłowej zarządzanej sterownikami PLC.

Rys. 3a	Rys. 3b

Rys. 3 Moduły Smartlink współpracujące z przekładnikami PowerTag: SI B Ethernet wyposażone także w 7 kanałów I/O oraz wejście analogowe (a), PowerTag Link służące jedynie do komunikacji z PowerTag (b)

Korzyści

Dzięki zastosowaniu przekaźników PowerTag w szybki i łatwy sposób można zrealizować opomiarowanie wybranych obwodów odbiorczych monitorując energię elektryczną przez nie pobieraną. Zastosowanie PowerTag NSX oraz Rope do 2000 A pozwala na kontrolowanie zasilania całego obiektu a przez to i zapobieżenie awariom.

Możliwa jest również ciągła kontrola stanu obwodów elektrycznych poprzez wysyłanie powiadomień e-mail w przypadku:

• zbyt dużego poboru mocy
• zbyt dużego zużycia energii
• przekroczenia założonego czasu pracy obwodu odbiorczego
• przekroczenia progowej wartości prądu czy współczynnika mocy.

Nierzadko zastosowanie PowerTag nie wymaga dodatkowego miejsca w rozdzielnicy: przekładniki montowane są w pobliżu wyłączników zabezpieczających wybrany obwód lub bezpośrednio na wyłączniku NSX natomiast moduł Smartlink może być zamontowany między rzędami (odległość między rzędami >= 150 mm) aparatury modułowej lub w części bocznej rozdzielnicy. W przypadku przekładników PowerTag Rope w zakresie 200-2000 A montaż odbywa się na kablach lub szynach. Dzięki rozłączalnym cewkom, opomiarowanie przekładnikami PowerTag Rope nie wymaga rozłączania kabli i szyn.

System PowerTag i Smartlink wyznaczają nowy kierunek w zakresie monitorowania instalacji elektrycznych w małych i średnich obiektach. Jest systemem, który nie tylko umożliwia zdalny dostęp do urządzeń zabezpieczających instalacje elektryczne, ale pozwala na stworzenie w pełni zintegrowanego środowiska aparatów i urządzeń komunikujących się ze sobą nawzajem.

Rys. 4 Rozdzielnica Prisma wyposażona w aparaturę modułową Acti9, wyłącznik NSX moduły komunikacyjne Smartlink oraz przekładniki pomiarowe PowerTag.

W wersji minimum, bez integracji z systemami zewnętrznymi, pozwala na realizację powiadomień mailowych, ostrzeganie przed przeciążeniami, brakiem zasilania, ryzykiem braku zasilania oraz opomiarowanie poszczególnych obwodów jak i całego obiektu.
