Aparatura ochronna do instalacji fotowoltaicznych a bezpieczeństwo przeciwpożarowe - zmiany w Prawie Budowlanym

Zagrożenia pożarowe w instalacjach PV

Źle ułożone przewody, narażone na naprężenia mechaniczne, stosowanie wtyczek złej jakości, niedokładny montaż skutkujący możliwością powstania łuku elektrycznego czy zwarcia i przeciążenia to tylko niektóre z możliwych przyczyn powstania pożaru w instalacji fotowoltaicznej.

Poprawny montaż poszczególnych komponentów instalacji, stosowanie materiałów dobrej jakości a także zastosowanie odpowiedniej aparatury ochronnej pozwala ograniczyć do minimum możliwość powstania pożaru, a w sytuacji awaryjnej na przeprowadzenie sprawnej akcji gaśniczej.

Zmiany w prawie

We wrześniu 2020 zmieni się ustawa Prawo budowlane, nowe wymogi zaczną obowiązywać dla instalacji o mocy powyżej 6,5 kW. Instalacja fotowoltaiczna będzie musiała być uzgodniona z rzeczoznawcą, odnośnie zabezpieczenia przeciwpożarowego. Ponadto zostanie wprowadzony obowiązek zgłoszenia instalacji fotowoltaicznej do straży pożarnej.

Zabezpieczenie przed narażeniami termicznymi poprzez wyłączniki nadprądowe

Zabezpieczenia nadprądowe po stronie DC pozwalają na zabezpieczenie przewodów i modułów PV przed przeciążeniami i zwarciami. Seria C60PV-DC (np. A9N61658 – rys.1) to wyłączniki niespolaryzowane, co oznacza, że prawidłowo reagują przy prądzie dwukierunkowym (np. podczas powstania prądu wstecznego w uszkodzonym łańcuchu modułów fotowoltaicznych).

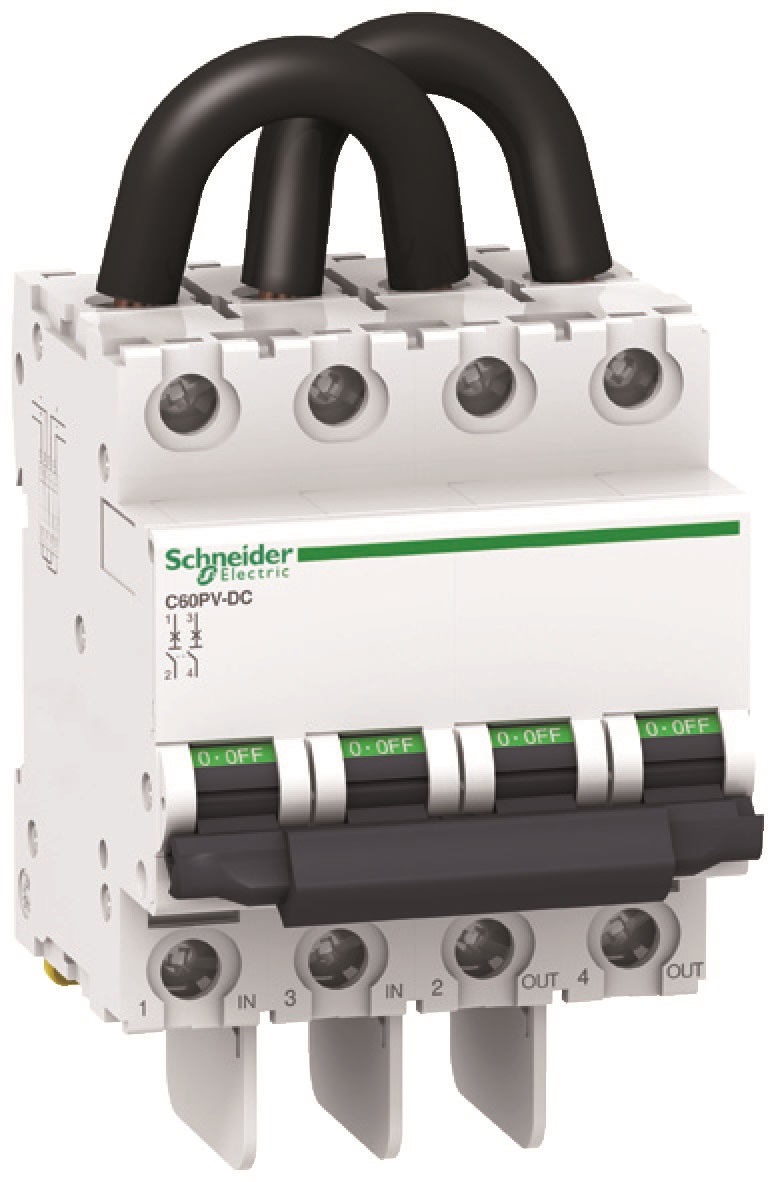

Rys1. Wyłączniki nadprądowe C60PV-DC, niespolaryzowane, stosowane są do realizacji ochrony przed przeciążeniami i zwarciami, mogą być także stosowane do awaryjnego, zdalnego rozłączania instalacji poprzez wyzwalacze.


Dobierając zabezpieczenia z uwzględnieniem wytrzymałości termicznej modułów PV oraz przewodów skutecznie obniżamy ryzyko powstania pożaru. Co więcej, stosowanie takich zabezpieczeń skutecznie obniża ryzyko powstania łuku elektrycznego po stronie DC. W odróżnieniu od podstaw bezpiecznikowych, realizują one funkcje łączeniowe, pozwalając na bezpieczne rozłączenie obciążonego obwodu bez ryzyka niekontrolowanego powstania łuku elektrycznego.

Rola rozłączników po stronie DC instalacji PV

Specjaliści wskazują także na potrzebę bezpiecznego, awaryjnego odłączenia instalacji PV po stronie DC i AC na wypadek pożaru. Takie rozłączenie może być wykonane w oparciu o wyłączniki nadprądowe instalowane w poszczególnych łańcuchach. Istnieje także możliwość zastosowania jednego rozłącznika głównego np. w oparciu o aparat serii SW60-DC (A9N61699 – rys. 2) do odłączenia wszystkich łańcuchów jednocześnie.

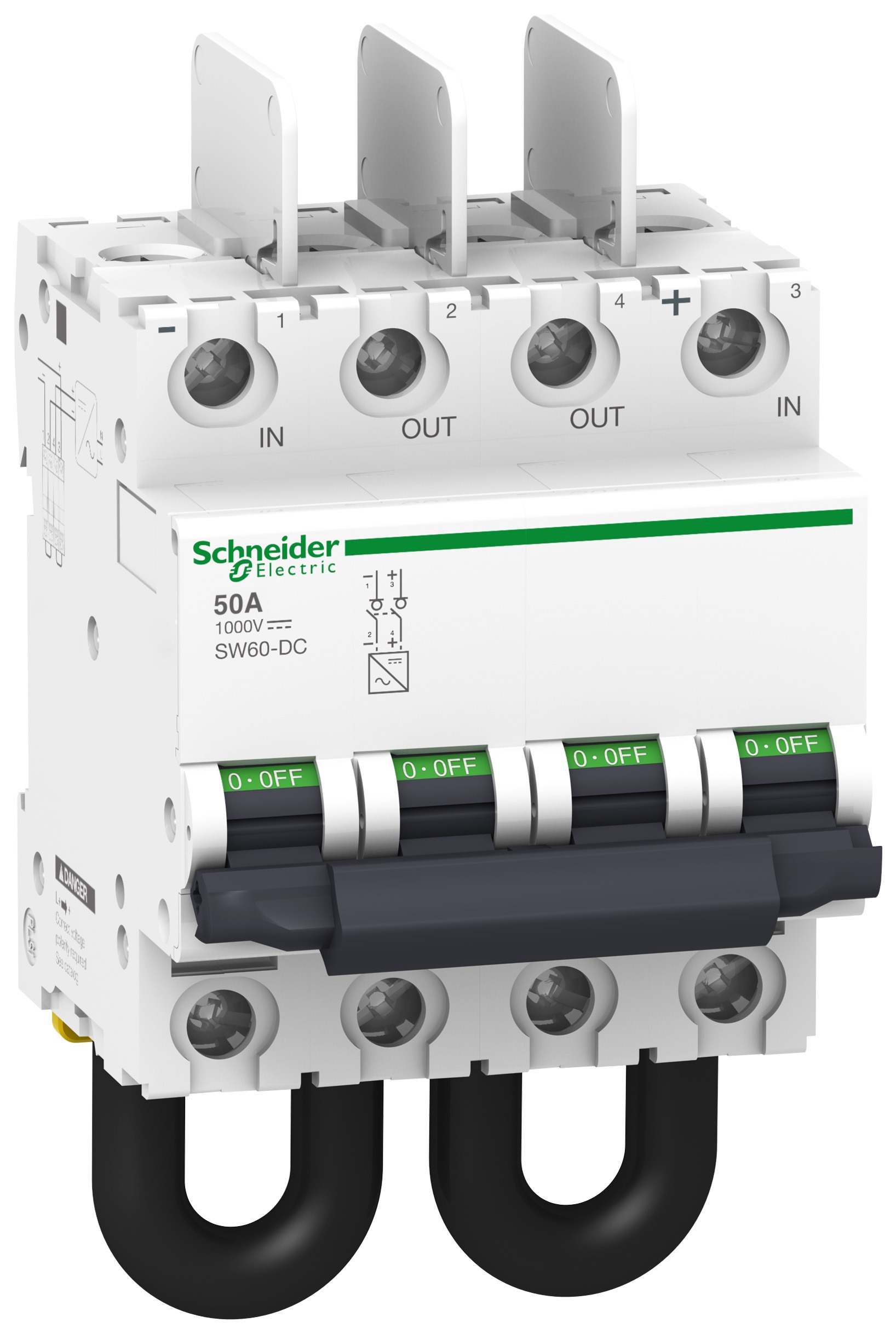

Rys2 Rozłączniki izolacyjne SW60-DC do instalacji PV z możliwością wyposażenia w wyzwalacze wzrostowe i podnapięciowe.

Zarówno wyłączniki nadprądowe C60PV-DC jak i rozłączniki SW60-DC mogą być wyposażone w wyzwalacze (wzrostowe lub podnapięciowe) do zdalnego, awaryjnego wyzwolenia. Schemat zabezpieczenia instalacji fotowoltaicznych z uwzględnieniem zastosowania zarówno wyłączników nadprądowych jak i rozłączników przedstawiono na rysunku 3.

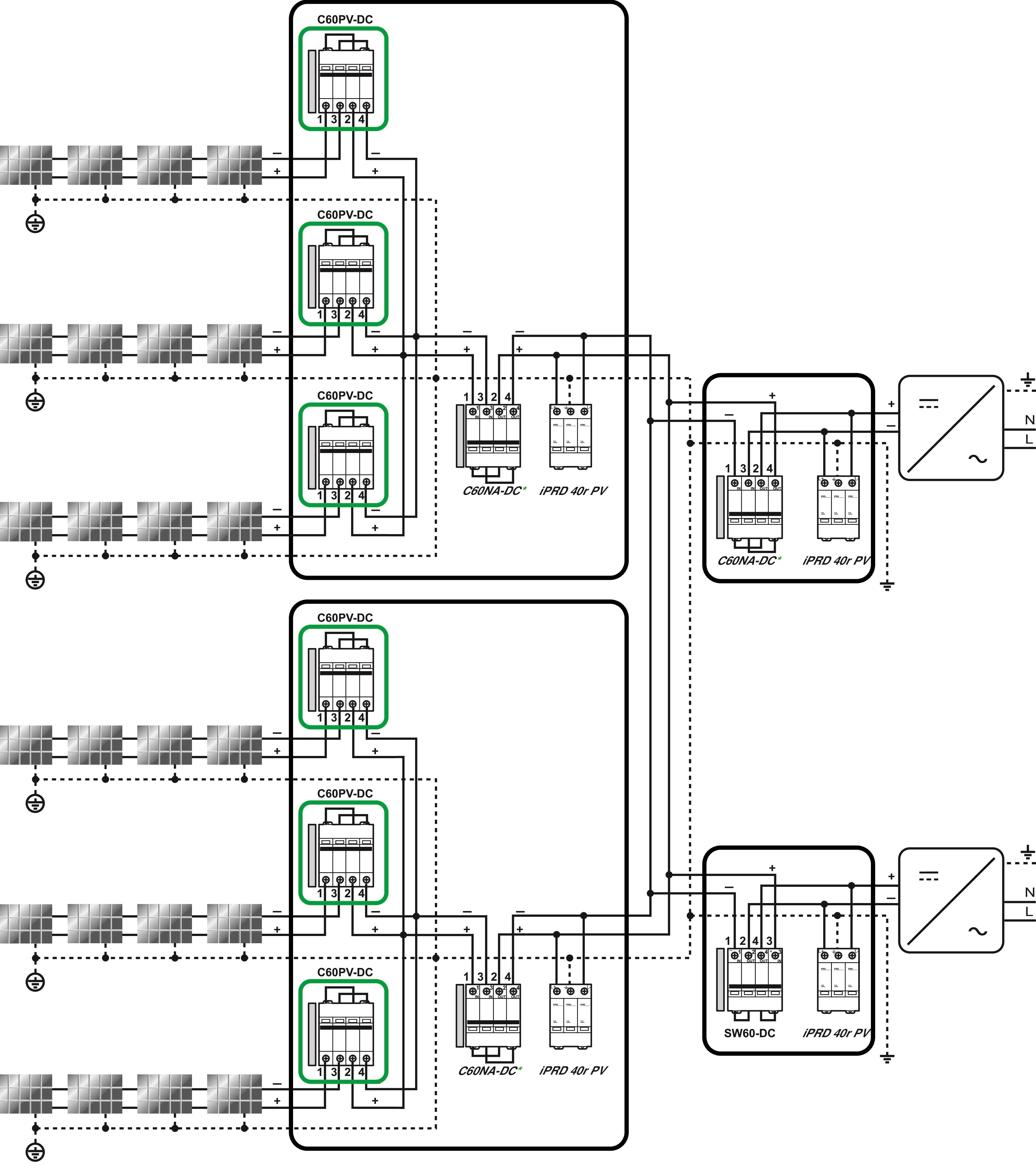

Rys3. Schemat podłączenia zabezpieczeń instalacji PV z wykorzystaniem wyłączników i rozłączników do bezpiecznego rozłączenia instalacji.


Wyłączniki różnicowoprądowe

Ważną rolę w ochronie przeciwpożarowej instalacji fotowoltaicznych po stronie AC pełni zabezpieczenie różnicowoprądowe. Wyłączniki różnicowoprądowe znacznie zmniejszają ryzyko powstania pożaru w wyniku uszkodzenia instalacji elektrycznej. Większość producentów falowników zaleca stosowanie wyłączników typu A o znamionowym prądzie różnicowym 100 mA lub większym. Uniwersalnym rozwiązaniem ze strony Schneider Electric jest aparat A9Z04440 – rys. 4 serii K60 o czułości typu A na poziomie 300 mA.

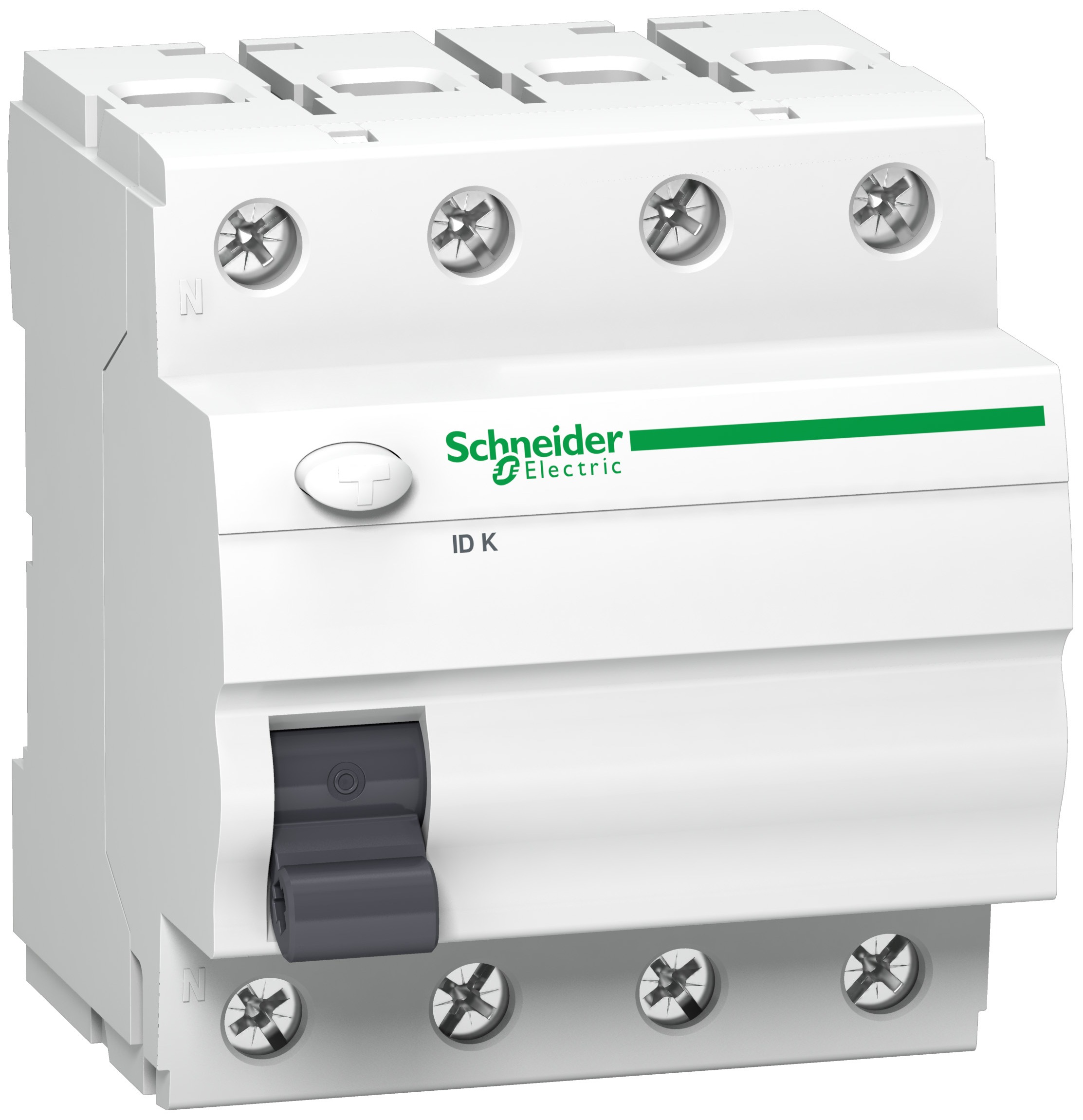

Rys4. Wyłącznik różnicowoprądowy iDK typu A serii K60 o czułości 300 mA do zastosowania po stronie AC instalacji fotowoltaicznych.

Do pobrania: Aparatura do instalacji fotowoltaicznych Acti9
